Crochet paramétrique U-Hook

Je cherchais depuis quelques temps une modélisation de crochet paramétrique, mais je n’ai pas trouvé de modèle existant, et gratuit, qui associe idéalement solidité et liberté de paramétrage. J’ai donc créé l’objet que je souhaitais, sous la forme d’un fichier 3D personnalisable, réalisé sur OpenScad, librement téléchargeable et facilement réalisable en impression 3D comme un « produit fini » .

Télécharger CUSTOMIZABLE U-HOOK (1,3 Mo)

Note : En utilisant ces fichiers, vous acceptez de respecter la licence :
Attribution – Non-Commercial – Share Alike (CC BY-NC-SA 4.0)

J’ai aussi publié Customizable U-Hook sur :
Thingiverse
Youmagine
Cults

Que faire avec ce fichier ?

Un crochet sur-mesure, réalisable ensuite en impression 3D. La forme intérieure du crochet principal est parfaitement demi-cylindrique (pour guider des tubes, accrocher un cadre de vélo…).

uHook-sample02-sergePayen
uHook-sample01-sergePayen
uHook-sample03-sergePayen
uHook-sample04-sergePayen
uHook-sample05-sergePayen
uHook-sample06-sergePayen
uHook-sample07-sergePayen
uHook-sample09-sergePayen
uHook-sample08-sergePayen
uHook-sample10-sergePayen
uHook-sample02-sergePayen
uHook-sample01-sergePayen
uHook-sample03-sergePayen
uHook-sample04-sergePayen
uHook-sample05-sergePayen
uHook-sample06-sergePayen
uHook-sample07-sergePayen
uHook-sample09-sergePayen
uHook-sample08-sergePayen
uHook-sample10-sergePayen
previous arrow
next arrow


« U-Hook » est optimisé pour l’impression 3D à dépôt de fil : il ne nécessitera aucun « support » et il combine solidité et légèreté. Ci dessous, un crochet en PLA, pesant moins de 30 grammes, qui a tenu un poids de plus de 45 kilos.

uHook-02-weightTest-sergePayen

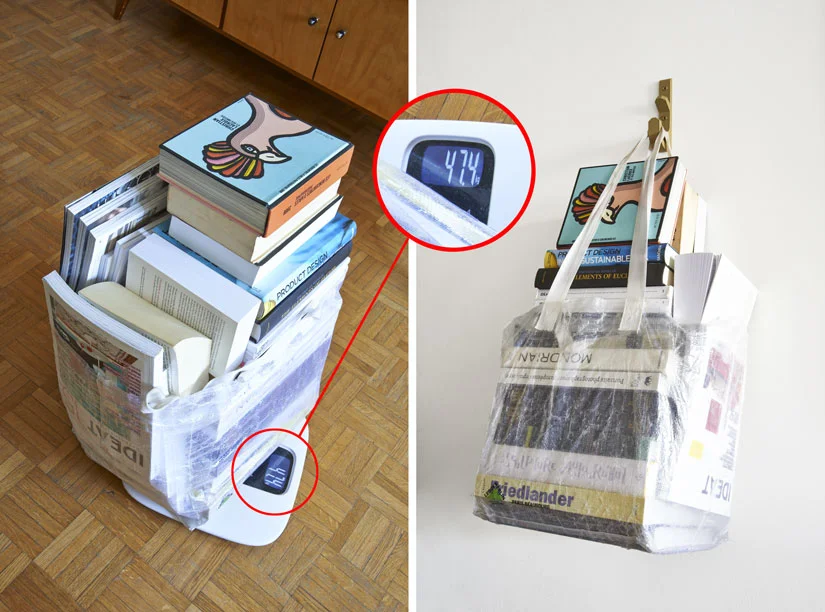

Test de poids sur le crochet « U-Hook »
Crochet imprimé en PLA, avec 2 périmètres, une hauteur de couche de 0.2 mm et un taux de remplissage de 20%. Le poids soutenu ici est de 47,4 Kg.

Comment utiliser ce fichier ?

J’ai écrit un petit tutoriel très simple, au sujet du logiciel OpenScad, qui explique comment utiliser ce type de fichier pour obtenir un objet sur-mesure :
Comment utiliser un fichier paramétrique.



1 / CHOISIR LA FORME

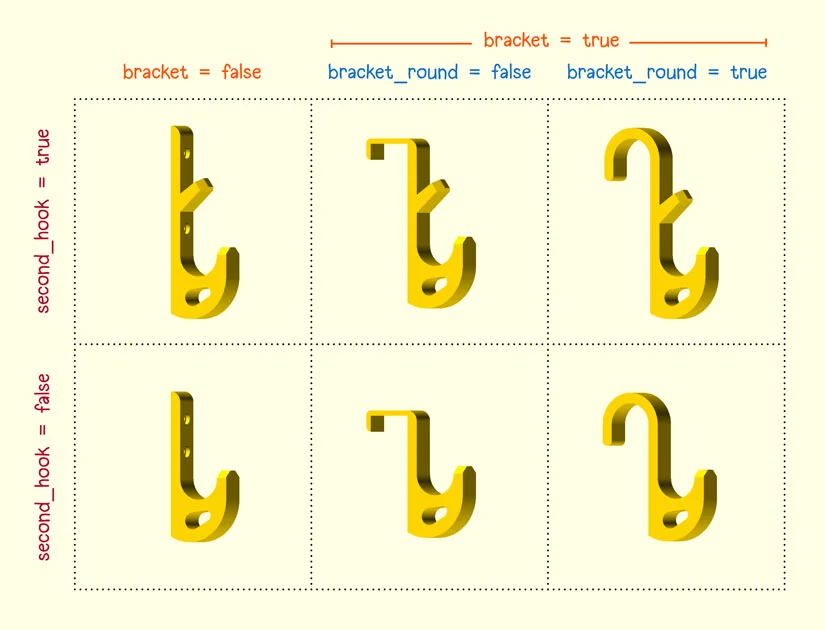

Choisissez la forme générale via les paramètres « bracket », « bracket_round » et « second_hook ». Chacun peut prendre au choix la valeur « true » (équivalent de “OUI”) ou « false » (équivalent de “NON”).

uHook-03-shape-sergePayen

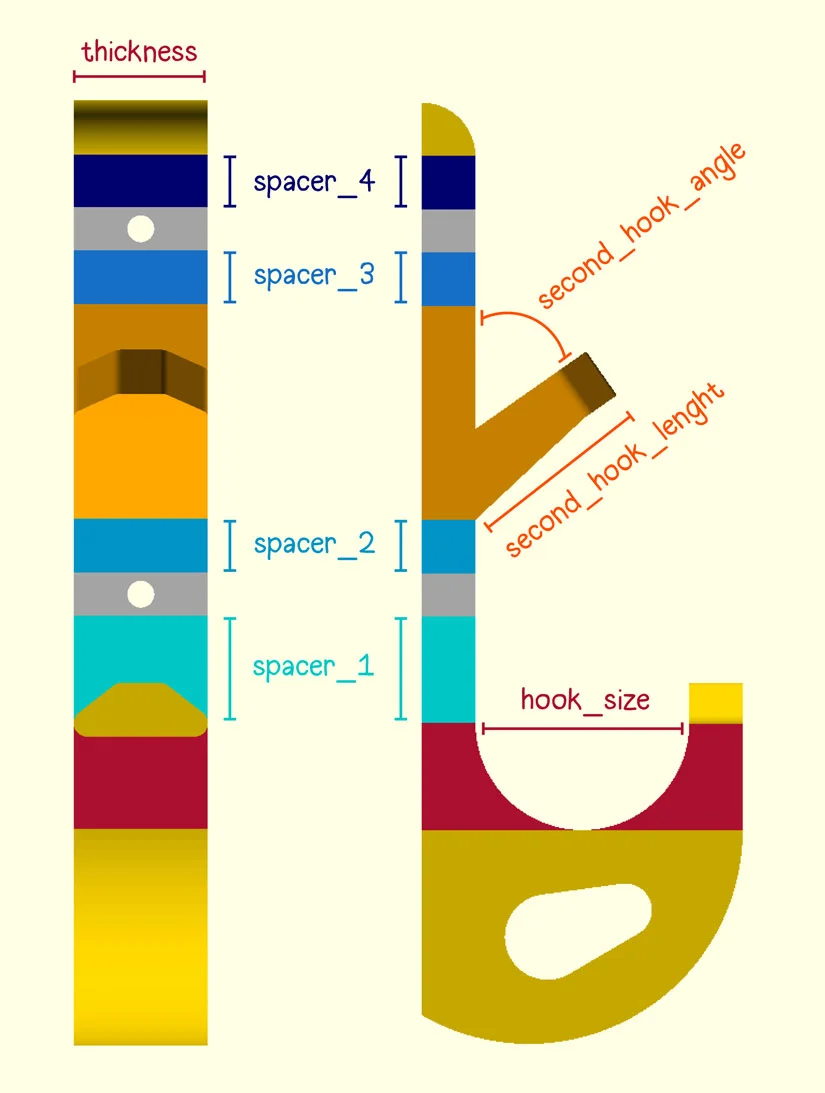

2 / CHOISIR LA TAILLE

Choisissez ensuite les valeurs numériques qui vous conviennent pour paramétrer la taille des différentes partie du crochet.

uHook-04-size-sergePayen

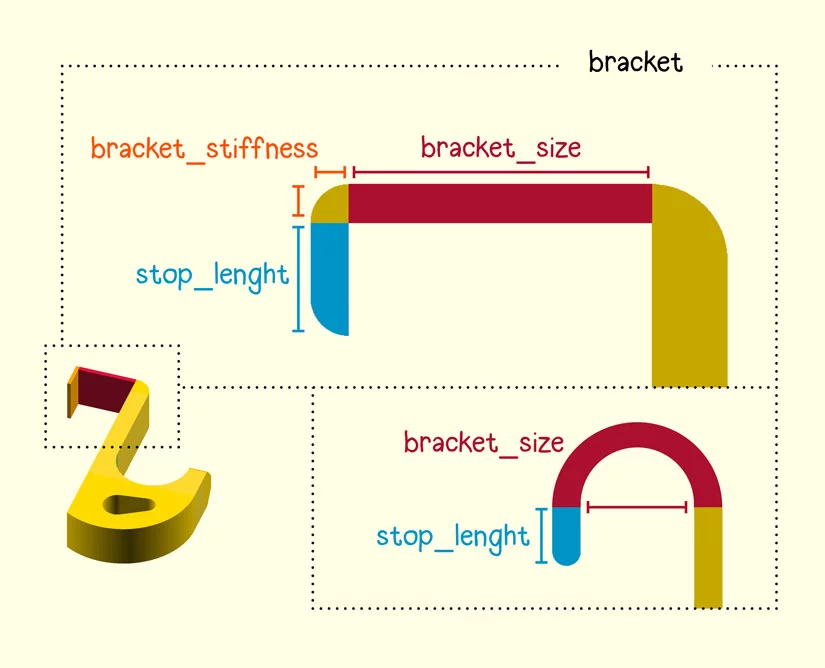

uHook-05-bracketSize-sergePayen

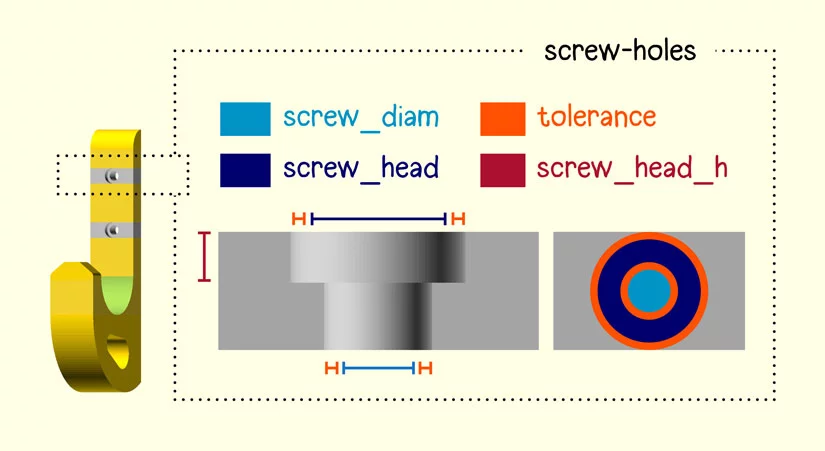

Si vous avez choisi la forme « a visser », vous pouvez paramétrer :

uHook-06-screwSize-sergePayen

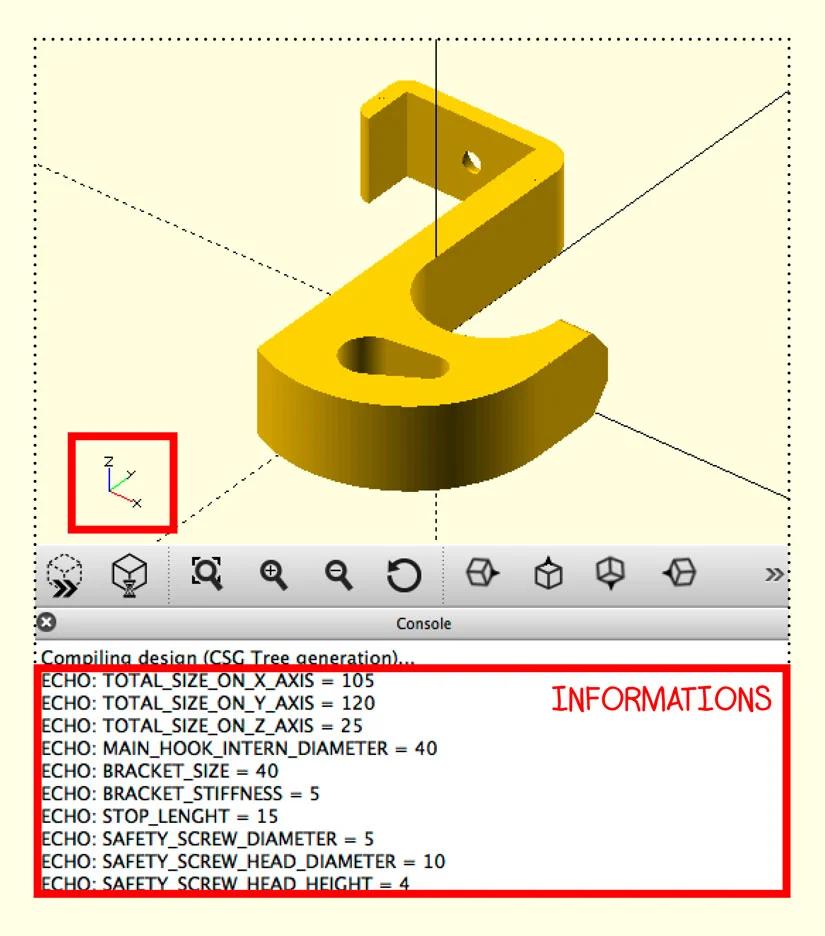

Après chaque compilation (touche F5), la console (zone de texte en dessous de la zone de visualisation) renvoie de nombreuses informations sur la taille globale et la taille choisie pour chacun des éléments du crochet.

uHook-07-infos-sergePayen

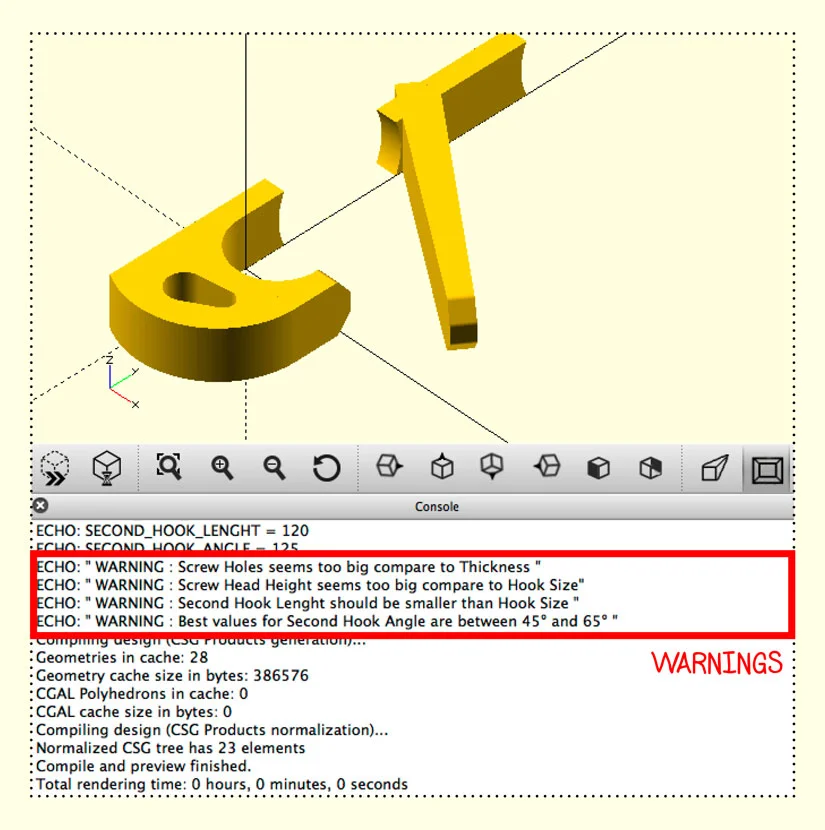

Si certains choix sont illogiques, ou susceptibles d’altérer l’efficacité du crochet, on y trouvera aussi des avertissements et des conseils sur les valeurs à ajuster.

uHook-08-warnings-sergePayen



3 / OPTIONS SUPPLEMENTAIRES

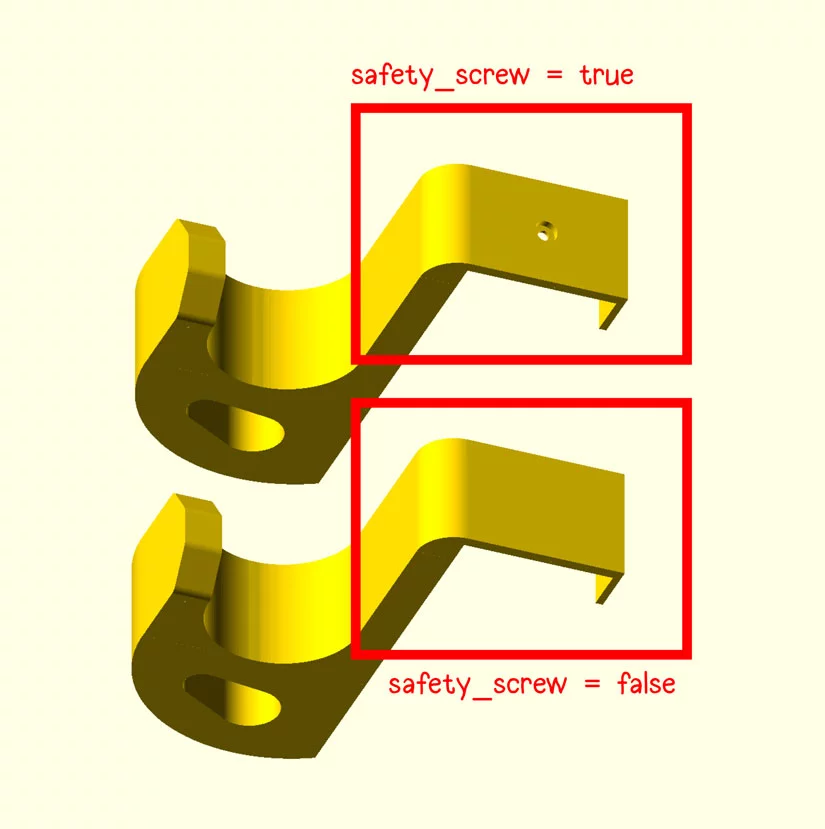

Avec le crochet à suspendre (accroche rectangulaire), il peut être utile d’avoir une vis de sécurité pour bloquer le crochet.

uHook-09-safetyScrew-sergePayen

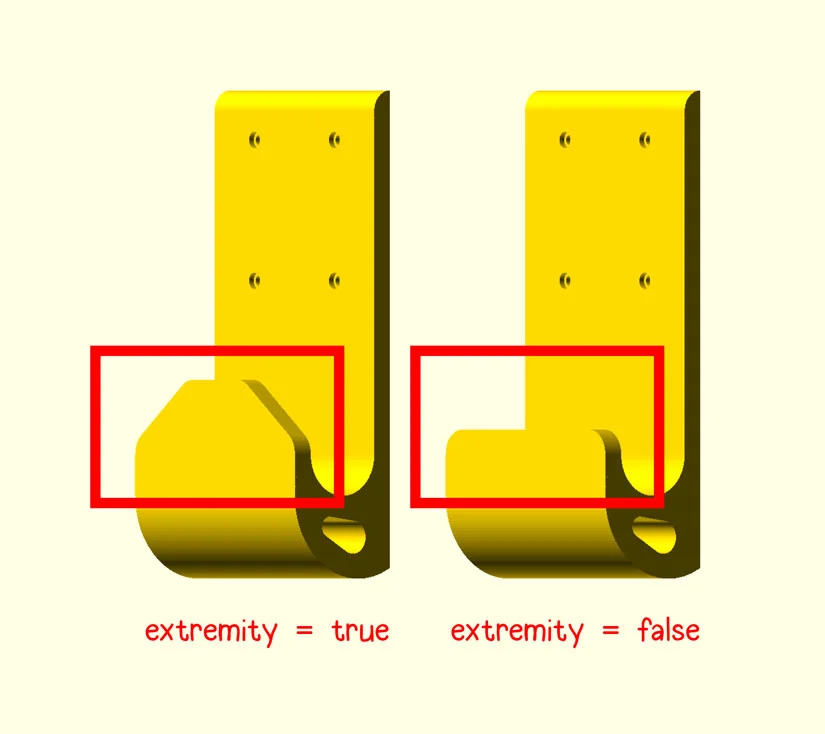

Si vous entrez une très grande valeur pour “thickness”, le fichier génèrera 4 trous de vis au lieu de 2, et dans ce cas, vous pourriez vouloir enlever l’extrémité triangulaire.

uHook-10-extremity-sergePayen

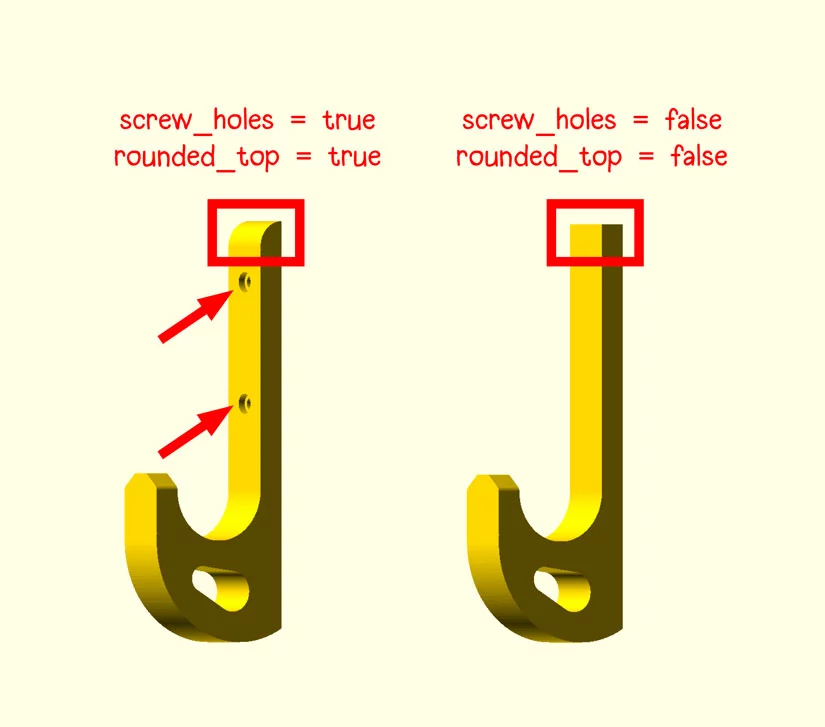

Vous pouvez aussi obtenir un crochet classique sans trous de vis, avec un sommet plat (par exemple pour intégrer un crochet à une autre forme).

uHook-11-roundedTop-sergePayen



Liste complète des paramètres

  • crochet “classique” a visser (bracket=false)
  • crochet a suspendre (bracket=true)
  • accroche rectangulaire (bracket_round=false)
  • accroche semi-circulaire (bracket_round=true)
  • second crochet (second_hook=true)
  • sans second crochet (second_hook=false)
  • diamètre interne du crochet (hook_size)
  • épaisseur (thickness)
  • longueur du second crochet (second_hook_lenght)
  • angle du second crochet (second_hook_angle)
  • hauteur entre le crochet principal et le 1er trou de vis (spacer_1)
  • hauteur entre le 1er trou de vis et le 2nd crochet (spacer_2)
  • hauteur entre le 2nd crochet et le 2nd trou de vis (spacer_3)
  • hauteur entre le 2nd trou de vis et le haut de l’objet (spacer_4)
  • taille principale de l’accroche (bracket_size)
  • épaisseur de l’accroche (bracket_stiffness)
  • longueur voulue pour le retour arrière de l’accroche (stop_lenght)
  • diamètre de la vis (screw_diam)
  • diamètre de la tête de vis (screw_head)
  • tolérance qui s’ajoutera à tous les diamètres (tolerance)
  • hauteur de la tête de vis (screw_head_h)
  • vis de sécurité (safety_screw=true)
  • sans vis de sécurité (safety_screw=false)
  • extrémité triangulaire (extremity=true)
  • extrémité plate (extremity=false)
  • sans trous de vis (screw_holes=false)
  • sommet plat (rounded_top=false)

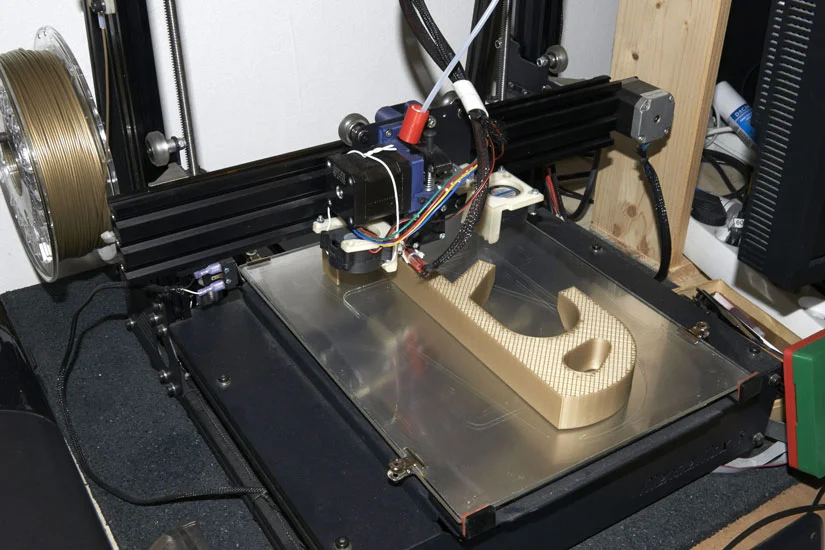

Export et impression 3D

Une fois finie la personnalisation de votre crochet, il vous faut lancer le rendu final dans OpenScad (touche F6) puis l’exporter au format STL (si besoin, revoir la fin du tutoriel Comment utiliser un fichier paramétrique).

uHook-12-printing-sergePayen

Les réglages d’impression n’ont rien de particulier, il n’y a jamais besoin de support. La forme du crochet le rend vraiment résistant une fois imprimé et mis en place. Inutile d’utiliser un taux de remplissage très important, 20% sera largement suffisant dans la plupart des cas.
